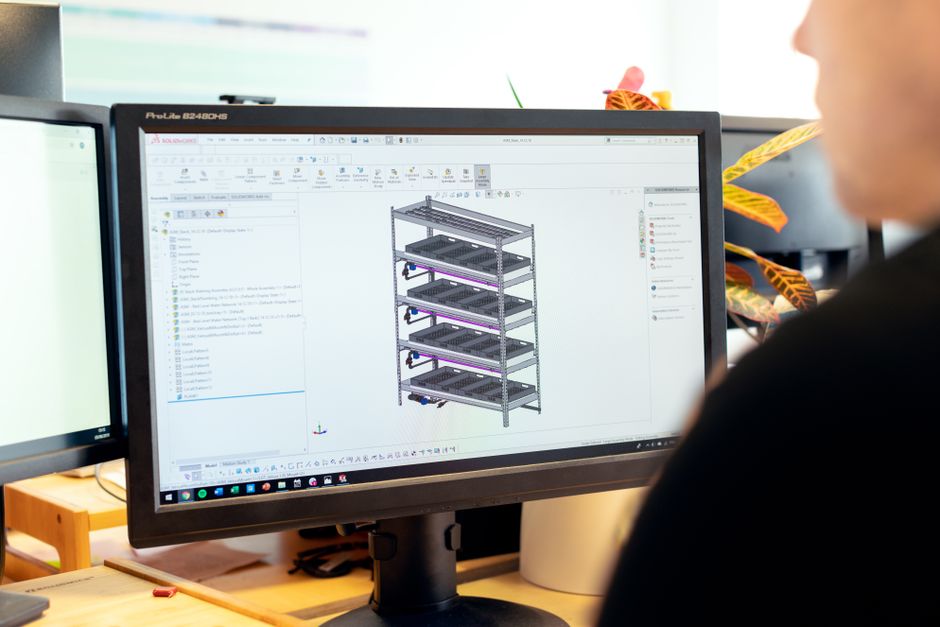

Fonte immagine: https://www.pexels.com/photo/engineer-designing-vertical-farm-3912948/
Quando un ufficio tecnico consegna il CAD di una macchina, la prima domanda sembra quantitativa: quanto va ridotto prima di animarlo? In realtà la percentuale non è il parametro decisivo. Il modello va preparato in funzione di ciò che il video dovrà rendere visibile, muovere e spiegare.
Perché non esiste una percentuale valida per tutti i CAD
La richiesta di un numero è comprensibile. Un modello industriale può contenere moltissimi componenti e una riduzione misurabile sembra offrire un criterio semplice per prevedere lavoro, prestazioni della workstation e tempi di rendering. Il problema è che due animazioni costruite a partire dallo stesso CAD possono avere esigenze completamente diverse.
Se il contenuto deve mostrare soltanto un prototipo dall’esterno, gran parte della struttura interna può non entrare mai in scena. Se invece l’animazione deve aprire virtualmente la macchina, attraversarne i carter, mostrare componenti nascosti e ricostruire i movimenti, proprio ciò che nel primo caso sarebbe eliminabile diventa informazione necessaria.
La quantità di riduzione non dipende quindi soltanto dal modello di partenza. Dipende dall’intersezione tra ciò che il CAD contiene e ciò che il contenuto deve comunicare.
La domanda va spostata dal file allo storyboard
Prima di decidere che cosa eliminare è utile definire almeno le inquadrature e le azioni principali. Lo storyboard non serve soltanto a stabilire il ritmo del video: diventa una mappa per preparare il modello.
Ogni inquadratura pone domande concrete. La camera entrerà all’interno della macchina? Un carter dovrà scomparire? Un gruppo sarà mostrato in sezione? Un componente verrà isolato? Ci saranno viste esplose? Più macchine dovranno funzionare contemporaneamente in una linea? Le risposte stabiliscono quali geometrie devono rimanere e quali possono essere escluse senza perdita di informazione.
Da questo deriva anche un criterio per i tempi. Non è sufficiente esaminare il file ricevuto e stimare la preparazione in base alla sua complessità apparente. Occorre conoscere anche la complessità visuale richiesta dal contenuto. Modello e storyboard sono variabili indipendenti, e la stima diventa attendibile quando vengono valutate insieme.
Il modello più leggero non è necessariamente il modello migliore
Ridurre componenti e geometria migliora in genere la gestibilità della scena, ma può diventare un obiettivo fuorviante se viene trattato come unico parametro. Un modello molto leggero ma con parti mobili unite, gerarchie confuse e pivot collocati male può richiedere più lavoro di un modello più pesante ma strutturato correttamente.
Giuseppe Galliano Studio, che ha animato linee produttive complete partendo da modelli CAD, considera l’alleggerimento soltanto il primo passaggio. La parte decisiva consiste nell’organizzare il modello affinché i componenti possano essere controllati secondo la logica dell’animazione: gruppi, layer, gerarchie, parti mobili e sistemi di rotazione devono essere coerenti con ciò che verrà mostrato.
Questa distinzione spiega perché la preparazione di un CAD non possa essere valutata soltanto dal peso del file. La prestazione della workstation conta, ma conta altrettanto la possibilità di intervenire sulla scena senza dover ricostruire continuamente le relazioni tra gli oggetti.
Che cosa si elimina: tutto ciò che non partecipa al contenuto
La regola operativa può essere formulata in modo semplice: si elimina ciò che non si vede e ciò che non sarà necessario per costruire ciò che si vede. La sua applicazione, però, richiede di conoscere il progetto del video.
Minuterie interne, dettagli costruttivi, elementi ripetuti o assiemi completamente nascosti possono essere candidati alla rimozione quando nessuna inquadratura li coinvolge. Anche geometrie create per esigenze produttive ma prive di funzione visuale possono essere semplificate. L’obiettivo è ridurre il carico senza impoverire l’informazione richiesta.
Questo significa che non esiste un elenco universale di componenti “inutili”. La stessa categoria di dettaglio può essere irrilevante in un progetto e necessaria in un altro. Una vite può scomparire in una vista generale e diventare parte del racconto se l’animazione descrive una procedura di montaggio. Un condotto interno può essere eliminabile in una presentazione estetica e indispensabile se il video deve mostrare un flusso.
Che cosa deve restare: forma, funzione e comportamento visibile
Il limite alla semplificazione è il punto in cui la riduzione comincia a cambiare ciò che il pubblico deve comprendere. Un’animazione industriale può essere schematica o fotorealistica, ma non dovrebbe introdurre incoerenze nelle proporzioni, negli ingombri o nel comportamento dei meccanismi che vengono mostrati.
La ragione non è soltanto tecnica. Questi contenuti vengono spesso utilizzati in presentazioni commerciali, fiere, formazione e documentazione di prodotto. Se il video mostra una certa configurazione, quella configurazione diventa parte dell’aspettativa del cliente o dell’interlocutore tecnico.
La semplificazione è quindi compatibile con la fedeltà, purché le due cose vengano riferite a livelli diversi: si può ridurre ciò che non contribuisce alla lettura; non si dovrebbe modificare ciò che viene usato per spiegare la macchina.
Il vero lavoro comincia quando bisogna muovere il modello
Finché il CAD resta statico, molte criticità possono rimanere invisibili. L’animazione rende immediatamente evidente se il modello è stato preparato in modo corretto.
Ogni parte che ruota richiede un asse coerente con il meccanismo reale. Dopo l’importazione, il centro di rotazione può non corrispondere al perno previsto dal progetto. Un braccio che ruota attorno al proprio centro geometrico invece che attorno alla cerniera compie un movimento formalmente possibile nel software, ma meccanicamente sbagliato.
Nei gruppi articolati bisogna inoltre ricostruire relazioni tra più parti. Invece di gestire manualmente ogni rotazione, si possono costruire gerarchie di controllo e oggetti di riferimento non renderizzati. Il movimento diventa così un sistema coordinato. Questa struttura è utile anche nelle revisioni, perché consente di modificare una sequenza senza dover correggere separatamente ogni elemento.
Perché il passaggio intermedio può cambiare la gestibilità della scena
La possibilità tecnica di importare direttamente un formato non implica che quel percorso produca sempre il modello più adatto al rendering. Nell’esperienza dello Studio, file STEP o STL vengono spesso aperti prima in ambienti dedicati alla geometria, come Rhino o Fusion, e quindi riesportati in OBJ prima di entrare nella pipeline di animazione.
È una scelta empirica, adottata perché nei progetti affrontati ha restituito geometrie più ordinate, compatte e pulite da gestire nel rendering su GPU. Non viene proposta come regola generale per qualunque software o macchina.
Il beneficio è particolarmente evidente quando la scena contiene una linea produttiva completa. In quel caso non basta che ogni singola macchina sia apribile: più modelli devono coesistere, muoversi e restare revisionabili nello stesso ambiente. Una piccola inefficienza ripetuta su tutti gli assiemi può diventare un problema di produzione.
La perdita di gerarchia è un costo che non si vede nel file esportato
Dal punto di vista dell’ufficio tecnico, un’esportazione può apparire perfetta perché le geometrie sono tutte presenti e nella posizione corretta. Nell’ambiente di animazione, però, il modello può arrivare senza conservare nomi e relazioni organizzative nello stesso modo.
Il risultato è una macchina geometricamente corretta ma, in parte, anonima. Chi prepara la scena deve riconoscere i gruppi, separare gli elementi che devono muoversi e ricostruire una gerarchia utile alla produzione. Questo lavoro non riduce necessariamente il peso del file, ma ne aumenta enormemente l’utilizzabilità.
È qui che il concetto di “ottimizzazione” va inteso in senso produttivo e non soltanto numerico: un modello è ottimizzato quando consente di realizzare le inquadrature e i movimenti previsti con una scena controllabile.
Quando un errore di preparazione obbliga a tornare indietro
Un problema non individuato nella fase iniziale tende a comparire quando il progetto ha già accumulato altro lavoro. Una parte che dovrebbe muoversi risulta fusa con il telaio; un pivot errato emerge durante la cinematica; una scena troppo complessa rende i test di rendering talmente lenti da ostacolare le revisioni.
In questi casi la soluzione può richiedere un ritorno al modello di partenza. È per questo che conviene verificare geometria, separazione delle parti, gerarchie e movimenti principali prima di investire tempo in materiali, illuminazione e finitura.
La preparazione non è quindi una fase preliminare minore. È il punto in cui si determina se le fasi successive poggeranno su una struttura affidabile oppure su un modello che dovrà essere corretto quando il costo della correzione è più alto.
Un modello per comunicare non è automaticamente un digital twin
Il fatto che l’animazione derivi dal CAD reale non autorizza a usare indistintamente il termine digital twin. Un modello preparato per la comunicazione può mantenere geometrie e cinematica del progetto e diventare un asset riutilizzabile, ma resta diverso da un gemello digitale quando non comprende dati di esercizio, stato dell’asset, simulazioni o collegamenti con il sistema reale.
La distinzione è utile anche per capire il senso della semplificazione. Un modello destinato a comunicare non deve conservare ogni informazione progettuale: deve conservare quella necessaria a rappresentare correttamente ciò che il contenuto afferma.
La risposta a “quanto devo ridurlo?” è una decisione di produzione
Non avendo dati reali di uno specifico progetto, non avrebbe senso indicare una percentuale, un numero di poligoni o un rapporto standard tra file iniziale e file preparato. Quei valori possono essere misurati a consuntivo su singoli lavori, ma non diventano automaticamente una regola trasferibile al progetto successivo.
Il criterio più solido resta quello legato al contenuto: definire che cosa deve essere visto, stabilire che cosa deve muoversi, conservare ciò che sostiene quella rappresentazione e rimuovere ciò che non vi partecipa. Solo allora ha senso misurare quanto il modello sia stato ridotto.
La semplificazione del CAD è quindi una conseguenza delle scelte di comunicazione, non il loro punto di partenza. È questa inversione di prospettiva a trasformare un file nato per progettare una macchina in un modello realmente utilizzabile per spiegarla.
